凭"芯"而论 先锋DVR-111EXL拆解细评

产品：DVR-111XL 先锋 光驱

经典至极，先锋XL系列重整江湖

　　说起先锋，相信大家对它旗下的光磁产品已经相当熟知，老一代的光磁爱好者更是以先锋光磁产品优秀的品质对其爱戴有加。自先锋正式推出DVD刻录机以来，其主打产品DVR-XL系列的豪华版DVD刻录机一直广受刻友好评，而这一切都受惠于研发工程师对其机器内部及机身的优秀设计所致。当然，口说无凭，今天我们就对先锋最近推出的DVR-111EXL (详细资料 相关文章 价格 评论)刻录机进行一系列的综合测试，其中也包括详细的内部拆解介绍，让您对先锋新一代DVD刻录机有个彻头彻尾的了解。

先锋DVR-111EXL DVD刻录机

　　从上面这幅实物图片中，您可以看出这款先锋DVR-111EXL DVD刻录机与其之前的DVR-XL机型，在外观设计方面已经有所不同，机壳顶部的的7个凹点将DVR-111EXL打造成了现今外观最为怪异的DVD刻录机。

　　其实从上面的表格中，我们不难看出，DVR-111EXL对各规格盘片的刻录速度与其前作DVR-110XL是完全一样的，而两者的区别就在于DVR-111EXL采用了全无铅制成和“七星稳盘技术”，而至于这两点特性，我们将会从稍后的机体拆解中证实其是否实用。

产品：DVR-111XL 先锋 光驱

机身细节赏析

先锋DVR-111EXL刻录机前面板设计

　　黑色的标识字迹点缀在银色的铝合金材质挡板上，使得先锋DVR-111EXL的前面板格外醒目。当然，这也是先锋DVR-EXL系列刻录机一贯的风格，而依照面板颜色而言，DVR系列还有BXL和AXL两种机型，分别代表黑色和米黄色，而在机体设计方面，三者是没有任何区别的。因此，用户可以在购买时根据自己机箱的颜色搭配不同型号的DVR-111XL DVD刻录机。



先锋DVR-111EXL面板细节特写

　　在蓝光光盘没有正式面向民用市场发售之前，具有光硬盘之称的DVD-RAM盘片也许是现今技术含量最高的民用级刻录盘，先锋DVR-111EXL前面板正中央的MULTI RECORDER标识恰恰证明了其自身已经对DVD-RAM盘片提供了完整的读写功能。富有金属光泽的环形拉丝按键与采用拉丝工艺制成的前面板结合在一起，使得先锋DVR-111EXL从整体上看，更具有时尚味道。

先锋DVR-111EXL与众不同的机壳设计

　　熟悉先锋光磁产品的刻友们，应该都不会对其DVR-XL系列机型的蜂窝式减振设计而陌生，但今天的这款DVR-111EXL刻录机在具备蜂窝式减振设计的同时，还使用了物理性的“七星稳盘技术”，让本就坑数众多的机壳上又多了七个深度不均的凹点。而这七个凹点有何作用，在后面的拆解页面中，笔者将会为您详细讲解。

先锋DVR-111EXL机身后部接口

　　在接口方面，先锋DVR-111EXL的机身后部，电源接口、数据接口、设置跳线及音频接口一应俱全，让用户在实际使用中彻底做到数据连接无忧无虑。

产品：DVR-111XL 先锋 光驱

机体拆解--芯片篇

先锋DVR-111EXL机体内部PCB设计

　　将先锋DVR-111EXL的机壳拆开，其军绿色的两段式PCB板即刻展现在我们的眼前，6层的PCB板完全能够承受住所有芯片的供电和指令传输所造成的电流打击，其设计还是相当合理的。


先锋DVR-111EXL所使用的NEC主控芯片

　　上面两副图片即是先锋DVR-111EXL所使用的两块主控芯片，而之所以是两块的原因，则是因为机体所用的主控模块为NEC出品的DVD刻录机IC控制套件。其中，在主PCB板中央位置的NEC D63645AGM芯片内置了高精密度的激光控制策略电路和LVDS（低压差分）驱动器，主要具有数字传输、数据编码/解码、CSS/CPRM、缓冲区管理、音频数模转换、电源管理及VCPS功能，而最为重要的是此芯片具有完整的DVD刻录版权保护技术，且还使用了无铅制作而成。而一旁的NEC C3345GC芯片则为NEC D63645AGM起到了辅助作用，尤其是在DVD-RAM盘片的读写方面，其内置的随机位移电路与高速数据校验电路确保了DVD-RAM盘片刻录的高可靠性。功能方面，其则具有采样矩阵回路、聚焦/跟踪/物镜误差检测、反射/中心点对比检测及伺服AGC功能，且与NEC D63645AGM一样采用了无铅制成。

　　其实先锋DVR-111EXL的上一代作品DVR-110XL就已经使用了上述两种控制芯片相搭配的主控设计，而先锋DVD刻录机所称道的双16倍速刻录及液晶补正技术也完全都是依靠上述两种芯片的组合来实现的。因此从某种意义上来讲，先锋这种使用两种芯片相搭配的主控设计要比使用单芯片设计的刻录机拥有很多功能，且更加稳定。

　　在NEC D63645AGM的旁边，2MB容量的晶豪缓存芯片为先锋DVR-111EXL在实际工作中提供了最大限度的缓冲区，从物理上解决了一部分的缓存欠载问题。


马达控制芯片及固件闪存芯片

　　上面两块芯片则完全是先锋DVR-111EXL的辅助性功能芯片，左侧为罗姆公司出品的马达驱动控制芯片，右侧则是SPANSION出品的闪存芯片，主要用于存放刻录机固件所用。尽管两块芯片的功能并不一样，但它们仍具有一个共同点，那就是它们均为无铅物质制作而成。



精致的内部数据传输接口及无铅焊点

　　除了功能强大的芯片外，先锋DVR-111EXL所使用的内部数据传输排线也是相当的优质，充分保证了数据信息与指令的有效传输。另一方面，PCB板上的所有焊点也均不含铅物质，从根本上减轻了PC对人体的危害。


机身前端PCB设计

　　机身前端的PCB主要用于对托盘进出马达及开关电路的指令控制，但其仍然使用了6层PCB设计及无铅焊接技术。

产品：DVR-111XL 先锋 光驱

机体拆解--机芯篇

先锋DVR-111EXL的全钢机芯设计

　　从整体上看，先锋DVR-111EXL的机芯部分除了控制托盘进出的杠架外，其他均为全钢制成。而黑色的ABS塑料机身围框则可以将光线抵挡在机身的外面，有效地避免了因机体内部光线杂乱而出现光头校准错误的现象。



做工精湛的读写光头

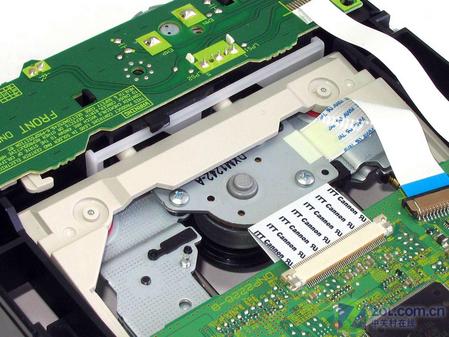

　　从上面的图片中，我们可以看出先锋DVR-111EXL所采用的数据读写光头模块相当的精致，从根本上保证了对盘片数据的高品质读写。光头两侧的全钢框架则有效地的控制了由光盘高速转动所造成的机体共振，从而保证了机器对盘片数据读写的品质。



杠杆式的机芯托架

　　同其他DVD刻录机大致相同，先锋DVR-111EXL也使用杠杆式的机芯托起设计，当盘片托盘回到机体中后，机器前身的齿轮将引动杠杆将机芯托起，以便中轴马达可以很好的扣住光盘内环，从而使光盘能够稳定地高速旋转。

产品：DVR-111XL 先锋 光驱

机体拆解--机壳篇

机壳外部“七星稳盘”设计样张

　　在机壳的外部表面，我们可以看出所谓的“七星稳盘”设计其实是七个下凹不同程度的点。当然，从机壳表面来讲，这七个凹点是不足以对机器运行构成任何有利辅助作用的，那么机壳的内部、凹点的对面又是怎样的呢？

机壳内部“七星稳盘”设计样张

　　同机壳外部表面一样，先锋DVR-111EXL机壳内表层的凸点也是各不相同的，而这些高度各不相同的凸点却都围绕着盘片悬吊系统。当盘片依附着马达及悬吊系统高速旋转的同时，会产生大量的气流，如果气流不受任何物质干扰的话，就会非常的不稳定。这时，机壳内表层的七个不同程度的凸点就起到了气流导航作用。在此，您也许会疑惑，为什么七个凸点不能都是相同高度的呢？其实，七个凸点都是相同高度的话，则机体内气流将只会是有序的运动，但高低不同的凸点就可以在对气流进行导流的同时，将其慢慢的衰减，最终达到减灭气流的目的。

机壳内部“蜂窝式”设计

　　在先锋DVR-111EXL的机壳上，与前作相同的“蜂窝式”设计仍被保留下来，而此设计的原理与“七星稳盘”的设计原理其实是一样的，但在较少气流的同时，蜂窝设计还能有效地减少由马达和盘片高速旋转时所产品的噪音。因此，“蜂窝式”设计与“七星稳盘”设计的结合将最大限度的帮助用户将盘片的读写性能达到最优。

顶盖前端的加固挡板

　　为了减少由机身前面板内部马达及齿轮运转时所造成的震动，设计师专门在先锋DVR-111EXL的顶盖前端安置了一个由ABS塑料制成的加固条，即加固了机身，又减轻了因震动对盘片读写所造成的影响。

先锋DVR-111EXL底部机壳设计

　　与机身顶部机壳相比，先锋DVR-111EXL的底部机壳设计要相对简单的多，但其仍安置了三个软棉条对机芯进行了缓冲加固，以用来减少机芯整体的震动，此设计虽然比较简单，但十分适用。

产品：DVR-111XL 先锋 光驱

实际性能测试（一）

　　尘归尘，土归土，在看过了先锋DVR-111EXL的机体设计后，不知您对其都有些什么看法。不过，功能强大的芯片与合理的机身构造，最终还是得为实际盘片读写而服务，下面我们就来对先锋DVR-111EXL进行一系列的盘片读写测试，看其较为优秀的机身设计是否真的具有实用价值。

测试平台：

测试软件：

刻录机信息：

Nero InfoTool检测信息

　　从Nero InfoTool所得到的机能信息来看，先锋DVR-111EXL为一款全兼容式DVD刻录机，除还未在市面上流通的蓝光与HD DVD光盘外，现今其它较为流行的盘片，其都能很好的进行读写。此外，2MB的缓存容量与机载的缓冲欠载保护技术相结合，可以让您远离“飞盘”的困扰。

DVD+R盘片刻录测试：

盘片信息

刻录测试截图

刻录后的盘片品质测试

　　笔者首先使用了一张Maxell 16倍速DVD+R刻录盘片，对先锋DVR-111EXL进行了刻录测试。从上面的截图来看，先锋DVR-111EXL在刻录方面的表现还是相当不错的，刻录速度已经达到了最高的16倍速，而在稍后的品质测试中，各项基准值也无过多的错误出现，最终品质得分为97分。

产品：DVR-111XL 先锋 光驱

实际性能测试（二）

DVD-R盘片刻录测试：

盘片信息

刻录测试截图

刻录后的盘片品质测试

　　笔者使用一张SONY单片装DVD-R盘片对先锋DVR-111EXL进行了高倍速-R盘片读写能力测试。从上面的截图中，我们可以看出先锋DVR-111EXL已经将用于测试的SONY DVD-R盘片刻录到了最高的16倍速，而在稍后的盘片品质测试中，97分的品质得分也是相当不错的。

DVD-RAM盘片刻录测试：

盘片信息

刻录测试

　　在对先锋DVR-111EXL的DVD-RAM盘片刻录性能测试中，用于测试的盘片为松下5倍速DVD-RAM盘片。从上面的实测图片，我们可以看出刻录速度已经完全达到了盘片所标称的5倍速，且刻录曲线比较平缓，品质方面还是比较不错的。

点评：

　　由于此篇评测文章主要是围绕着先锋DVR-111EXL机体拆解部分而写的，因此笔者只使用了两种使用较为广泛的规格盘片对其进行了盘片读写测试。但相信您在看过了对先锋DVR-111EXL的拆解部分文章后，会对它的设计、用料及特殊功能原理有个相当通彻的了解。双组合控制芯片的搭配，为先锋DVR-111EXL提供了常规单芯片刻录机所不能及的强大功能，合理的机体设计更是让DVR-111EXL在实际测试中，机身没有任何明显的震动出现，且在一系列的测试后，用手触摸机壳，也只是微温而以。

　　综上所述，先锋DVR-111EXL豪华版DVD刻录机不论是在机体设计还是盘片读写性能方面都是相当的优秀，而全无铅设计更是不会危害到用户的身体健康。如果您最近想要购买一款性能出众且设计精良的DVD刻录机，那么这款先锋DVR-111EXL双16倍速全兼容DVD刻录机将是您不错的选择。

　　附：之前本站也曾对先锋111系列产品中的DVR-111CH进行过评测，如果想了解其与这款豪华版DVR-111XL有何区别？有兴趣的朋友可以参看《低端强者 先锋DVR-111CH 刻录机细评》。
